Nakikipaglaban pa rin sa pagbagsak ng plastik na init? Narito ang isang komprehensibong gabay sa pagbili para sa thermally conductive plastik!

I. Mga pangunahing katangian ng thermally conductive plastik

1. Mga kalamangan sa Pagganap

Timbang na kalamangan: Sa isang density lamang ng dalawang-katlo ng mga haluang metal na aluminyo, makabuluhang pinapahusay nila ang lightweighting ng produkto.

Kahusayan ng paghubog: Gumamit ng mga proseso ng paghubog ng iniksyon, pag-aalis ng mga hakbang sa pagproseso ng post sa tradisyonal na metal machining at pag-ikot ng mga siklo ng produksyon.

Cost-effective: higit na mahusay na ratio ng pagganap ng presyo dahil sa pagproseso ng kahusayan, pagbawas ng timbang ng materyal, at kabaitan ng eco.

Mga benepisyo sa kapaligiran: mas malinis na proseso ng paggawa, pag -recyclability, at mas mababang bakas ng carbon kumpara sa mga metal at keramika.

Kakayahang umangkop sa disenyo: Paganahin ang mga kumplikadong geometry at manipis na may pader na istraktura para sa magkakaibang mga aplikasyon.

Kaligtasan ng Elektriko: Pagsamahin ang thermal conductivity na may mahusay na pagkakabukod, mainam para sa mga hindi nakahiwalay na mga suplay ng kuryente.

Katatagan ng kemikal: Natitirang paglaban ng kaagnasan para sa pangmatagalang paggamit sa malupit na mga kapaligiran.

2. Paghahambing sa Pagganap

Ii. Teorya ng Thermal at Disenyo ng Pag -dissipation ng Pag -init

1. Mga mekanismo ng paglipat ng init

1. Convection:

- Sundin ang batas ng paglamig ng Newton, na umaasa sa paggalaw ng likido (hal., Air). Ang sapilitang kombeksyon (hal., Mga tagahanga) ay nagpapabuti sa pagpapalitan ng init.

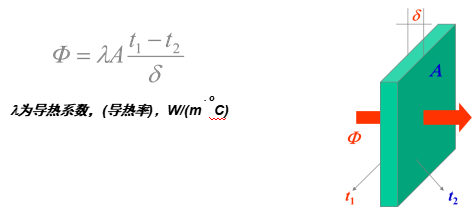

2. Conduction:

- Ang kahusayan ay nakasalalay sa:

- Epektibong lugar ng contact

- kapal ng materyal

- thermal conductivity (λ)

(Ang mga metal na ayon sa kaugalian ay nangingibabaw dito)

3. Radiation:

- Infrared radiation (8-14 μm haba ng haba) paglilipat ng enerhiya, naiimpluwensyahan ng:

- Geometry ng heat sink

- Epektibong lugar ng radiation sa ibabaw

- Emissivity ng materyal

2. Thermal Resistance Model

Ang kabuuang sistema ng paglaban sa thermal (RJ1 -RJ5) ay isang serye na kabuuan. Ang mga thermally conductive plastik ay nag -optimize ng dalawang kritikal na resistensya:

RJ3 (paglaban sa materyal na substrate)

RJ5 (paglaban ng heat sink-air interface)

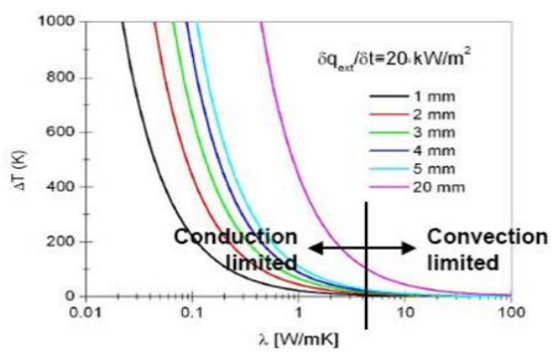

3. Kritikal na threshold ng thermal conductivity

Kapag λ> 5 w/m · k at kapal <5 mm, ang kombeksyon ay nangingibabaw, na nagpapahintulot sa mga plastik na tumugma sa pagganap ng metal.

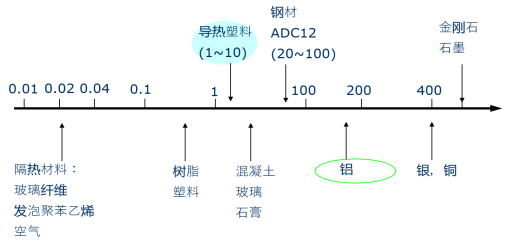

4. Plastik kumpara sa metal thermal conductivity

Ang tradisyunal na view: mga metal (hal., Aluminyo, λ≈200 w/m · k) ay namumuno sa mga LED heat sink, habang ang plastik (λ <1 w/m · k) ay nabigo.

Mga pangunahing natuklasan:

1. Mababang λ (<5 w/m · k): maginoo na plastik (λ <1 w/m · k) underperform.

2. Saklaw ng Breakthrough (λ≥5 w/m · K + kapal <5 mm): pinipigilan ang kombeksyon, ang epekto ay nababawasan.

3. Posibilidad ng pagpapalit: plastik na may λ≥20 w/m · k (1/10 ng mga metal) at <5 mm na distansya ng init-mapagkukunan makamit ang maihahambing na pagganap.

Innovation: Thermally conductive plastik (λ≥5 w/m · k + manipis na dingding na disenyo) ay makagambala sa mga paradigma na nakasalalay sa metal.

III. Komposisyon at pagpili ng materyal

1. Thermal Fillers

Metallic: Electron-driven (hal., Cu/Al Powder)-Mahusay ngunit conductive.

Non-metallic: Phonon-driven (hal., Al₂o₃, Bn)-electrically insulating.

2. Paghahambing sa Pagganap ng Punan

3. Matrix at pagbabalangkas

Mga Polymers: PPS, PA6/66, LCP, PC - Ang paglaban sa temperatura ng balanse, pagproseso, at gastos.

Mga Uri ng Pagganap:

Insulating: Mga tagapuno ng Oxide/Nitride (hal., Al₂o₃ + PA6).

Conductive: metal/grapayt fillers (hal., Carbon + PA).

Iv. Pangkalahatang -ideya ng merkado at mga produkto

1. Global Brands

Sabic: DTK22, OX11315, OX10324, PX11311U, PX11313, PX13322, PX13012, PX10323

Envalior: D5506, D3612, Stanyl-TC154/155, TKX1010D, D8102, Stanyl-TC153

Celanese: D5120

2. Mga Pamantayan sa Pagpili ng Materyal

Pagganap ng Thermal: Mga tagapuno ng high-λ (BN/SIC para sa hinihingi na mga aplikasyon).

Kaligtasan ng Elektriko: Mga tagapuno ng insulating (Al₂o₃/Bn).

Moldability: Mataas na daloy ng polimer (hal., Nylon) para sa mga kumplikadong bahagi.

Gastos: Ang al₂o₃ ay epektibo sa gastos; Ang BN ay premium.

3. Mga Innovations sa Industriya

Materyal na R&D: high-filler, low-viscosity composite (nanofiller technology).

Mga Breakthrough ng Pagganap: Insulating plastik na nakamit λ> 5 w/m · k.

4. Pamilihan sa merkado

Hinimok ng 5G, EVS, at mini LED adoption, ang demand ay lumalaki para sa magaan na mga solusyon sa thermal (hal., Automotive electronics, mga suot).
